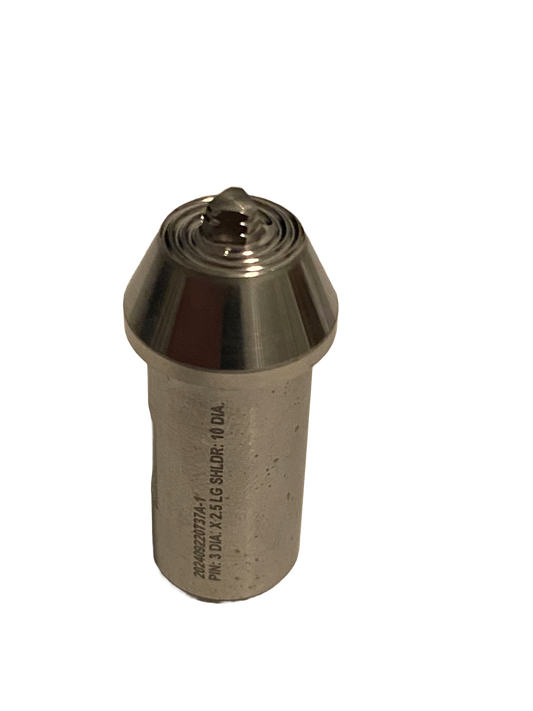

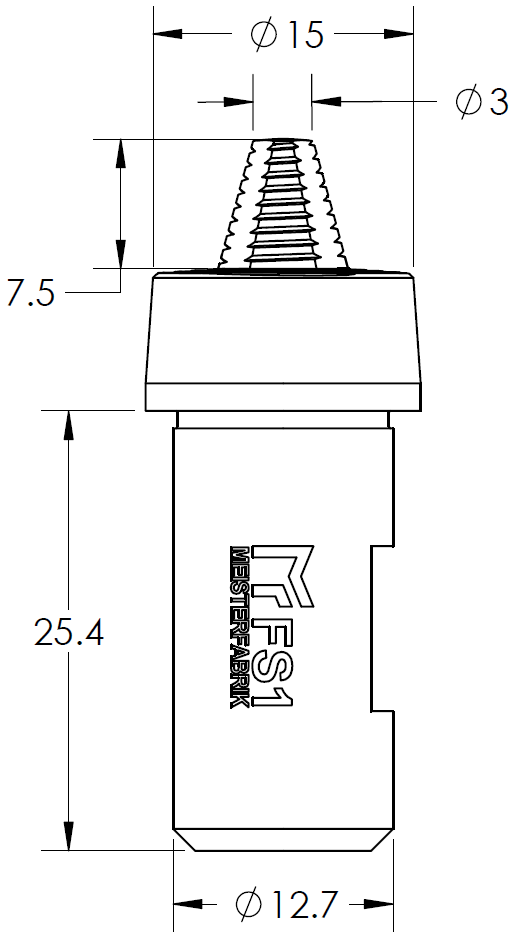

Friction Stir Welding (FSW) Verktyg

Har du frågor om FSW? Vi är här för att hjälpa dig att navigera i möjligheterna.

Vad är Friction Stir Welding?

Friction Stir Welding (FSW) är en solid-state sammanfogningsprocess som uppfanns av The Welding Institute (TWI) 1991. Den involverar ett icke förbrukningsbart roterande verktyg med en tapp och en ansats som pressas in i skarven mellan två arbetsstycken. Verktyget genererar friktionsvärme, vilket mjukar upp materialet under dess smältpunkt (vanligtvis 80–90 % av dess omkristallisationstemperatur). När verktyget rör sig längs fogen, rör det ihop det uppmjukade materialet, vilket skapar en solid-state svets med finkornig mikrostruktur och hög mekanisk integritet.

FSW undviker vanliga smältsvetsdefekter som porositet och sprickbildning. Det används i stor utsträckning för aluminiumlegeringar, titan och andra material i industrier som flyg-, bil- och marinindustrin, med betydande framsteg som drivs av NASA för rymdtillämpningar som kryogena bränsletankar.

Hur hanterar den olika material - aluminium, koppar, etc.?

MEISTERFABRIK har genomfört utforskande tester av verktyget FS1 Friction Stir Welding (FSW) på olika material, inklusive 110 kallvalsad kopparlegering (H02 Temper) , 6061 Aluminium (T6511 Temper) och 6082 Aluminium , för att bedöma dess kompatibilitet och prestanda. Även om verktyget visade lovande resultat över dessa legeringar, kräver varje material skräddarsydda parametrar för att uppnå optimala svetsar, vilket betonar vikten av korrekt installation och kontroll.

Materialspecifika observationer

  • Koppar (110 kallvalsad kopparlegering, H02-temperering):
    Koppars höga värmeledningsförmåga orsakade betydande värmeuppbyggnad under testning, vilket krävde aktiv värmehantering för att undvika överhettning av arbetsutrustningen. FS1-verktyget anslöt sig framgångsrikt till materialet, men användare bör vara medvetna om potentialen för värmerelaterade utmaningar och noggrant övervaka processen.
  • 6061 Aluminium (T6511 Temper):
    Denna legering presterade bra med minimal värmegenerering under standardparametrar. FS1-verktyget producerade rena, defektfria svetsar utan att kräva ytterligare kylningsåtgärder, vilket tyder på att det är mycket kompatibelt med 6061 aluminium när det används inom rekommenderade inställningar.
  • 6082 aluminium:

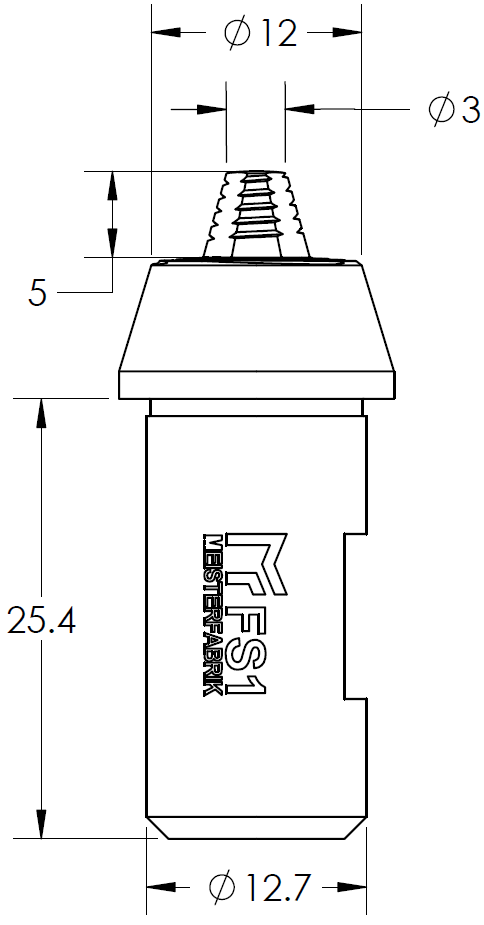

    Testning med både enkla (rätlinje) och komplexa (tricordala) verktygsbanor visade stabila svetsar när man använde en enkel metod, med FS1 storlek 2-verktyget som presterade effektivt. Den tricordala banan genererade dock överskottsvärme, vilket ökade cykeltiderna utan att förbättra svetskvaliteten. För 6082 aluminium kan enklare svetsstrategier ge bättre resultat.

Viktiga överväganden

  • Varje material uppvisar unikt termiskt och mekaniskt beteende under friktionssvetsning. Korrekt kalibrering och processkontroll är avgörande för att säkerställa konsekventa resultat.
  • FS1-verktyget presterade bra under de kontrollerade testförhållandena, men tillämpningar i verkliga världen kan involvera ytterligare variabler, såsom olika utrustningsinställningar, operatörstekniker eller materialegenskaper.
  • För krävande material som koppar bör användarna prioritera värmehanteringsstrategier och se till att deras arbetsutrustning är lämplig för scenarier med hög värme.

Medan FS1-verktyget är designat för att hantera en rad material effektivt, råder MEISTERFABRIK användare att utföra sina egna tester och parameteroptimering för att bekräfta lämplighet för specifika applikationer. För ytterligare vägledning, se FS1-verktygets dokumentation eller kontakta vårt supportteam.

Hur hållbart är verktyget vid konsekvent användning?

MEISTERFABRIK FS1 friction stir welding (FSW)-verktyget är designat för att vara en hållbar och långvarig lösning för ett brett spektrum av applikationer. Under konsekvent användning kan verktyget motstå påfrestningarna i FSW-processen och bibehålla dess prestanda över tid.

Verktygslivslängden för friction stir-svetsverktyg kan jämföras med den för en pinnfräs, som är ett vanligt skärverktyg som används vid bearbetning. Medan pinnfräsar vanligtvis har en begränsad livslängd och kan behöva bytas ut ofta, kan MEISTERFABRIK FS1, under idealiska förhållanden, svetsa flera kilometer.

Långvarig prestanda

Faktum är att livslängden för MEISTERFABRIK FS1 ofta mäts i kilometer, snarare än timmar eller cykler. Detta beror på den unika karaktären hos FSW-processen, som använder ett roterande verktyg för att generera värme och mjukgöra materialet, snarare än att förlita sig på en förbrukningsbar elektrod eller tillsatsmetall.

Faktorer som påverkar verktygets livslängd

Även om MEISTERFABRIK FS1 har en lång livslängd kan dess prestanda fortfarande påverkas av olika faktorer, inklusive:

  • Materialtyp och tjocklek
  • Svetshastighet och axiell kraft
  • Verktygets rotationshastighet och riktning
  • Kylning och värmehantering

Genom att optimera dessa faktorer och följa korrekta underhållsprocedurer kan livslängden för MEISTERFABRIK FS1 maximeras.

Hur är ytfinishen på färdiga svetsar?

Typisk ytjämnhet

Med bra svetsparametrar varierar svetsens ytjämnhet vanligtvis mellan:

  • 0,8 till 3,2 μm (mikrometer)
  • 32 till 126 μin (mikrotum)

Optimala svetsparametrar

För att uppnå bästa möjliga ytfinish är det viktigt att optimera svetsparametrarna, inklusive:

  • Svetshastighet
  • Verktygets rotationshastighet
  • Verktygstryck
  • Kylning och värmehantering

Bearbetning efter svetsning

Även om ytfinishen på svetsar som produceras av MEISTERFABRIK FS1 vanligtvis är jämn, kan viss eftersvetsbehandling vara nödvändig för att avlägsna blixtbildning. Detta kan inkludera:

  • Lätt filning, bearbetning eller slipning för att ta bort eventuella mindre blixtar eller defekter
  • Polering eller polering för att uppnå en högblank finish

Kommer det att enkelt integreras i min nuvarande utrustning, eller måste jag ändra min inställning?

Verktyget MEISTERFABRIK FS1 friction stir welding (FSW) är designat för att vara en mångsidig och anpassningsbar lösning för ett brett spektrum av applikationer. I de flesta fall kan FS1 enkelt integreras i din nuvarande utrustningsuppställning med minimala ändringar.

Kompatibilitet med manuella och kraftmatade fräsmaskiner

MEISTERFABRIK FS1 har testats noggrant och är kompatibel med både manuell och kraftmatning. Detta innebär att du enkelt kan tillämpa samma metallskärningskunskap på aluminiumsvetsning.

Verktygshållare kompatibilitet

MEISTERFABRIK FS1 kan användas i en mängd olika verktygshållare, inklusive:

  • R8
  • CT40
  • SK40
  • BT40

Dessa verktygshållare kan utrustas med olika stilar av spännhylsor eller hållare, såsom:

  • ER
  • 1/2 tums pinnfräshållare
  • Shrinkfit

Minimala utrustningskrav

För att säkerställa optimal prestanda kräver MEISTERFABRIK FS1 minst:

  • 2 HP (hästkrafter) eller 1,5 kW (kilowatt) effekt
  • 2000 RPM (varv per minut) av spindelhastighet
  • 20 Nm (newton-meter) eller 14,75 lbf-ft ​​(pund-fot) vridmoment
  • 1000 N (newton) eller 225 lbf (pund) axiell belastning

Ytterligare termiska överväganden

I tunga svetsapplikationer kan ytterligare kylnings- eller kylutrustning vara nödvändig för att säkerställa optimal prestanda och förhindra överhettning av arbets- och verktygshållarutrustningen. Detta kan inkludera användning av kylsystem, värmeväxlare eller andra värmehanteringslösningar, eller stöd med hög värmeledningsförmåga (aluminium).

Om din fräsmaskin uppfyller dessa krav, kan du enkelt integrera friktionssvetsningsprocessen i din verkstad.

Hur mycket ansträngning går åt för att förbereda materialet och verktyget för användning?

Enkelheten i förberedelseprocessen gör FSW till ett attraktivt alternativ för ett brett spektrum av applikationer, från flyg- och bilindustrin till konstruktion och tillverkning. Eftersom processen kräver minimal förberedelse för att producera kvalitetsaluminiumsvetsar. När du använder verktyget MEISTERFABRIK FS1 FSW är förberedelseprocessen enkel och effektiv.

Grundläggande förberedelsekrav

För att säkerställa framgångsrik FSW med MEISTERFABRIK FS1 rekommenderas följande grundläggande förberedelsesteg:

  • Säker fixering : Fixera basmaterialet korrekt och säkert för att förhindra rörelse under svetsprocessen, precis som alla typiska bearbetade delar.
  • Utrustningsinställningar : Ställ in MEISTERFABRIK FS1 på lämplig matning och hastighet för det specifika materialet som svetsas. Detta säkerställer optimal svetskvalitet och minimerar risken för defekter.
  • Ytrengöring : Även om det inte är absolut nödvändigt, rekommenderas lätt rengöring av arbetsstyckets yta för att minimera kontaminering från smuts och olja.
  • Korrekt värmesänkning eller kylning : Se till att arbetsstycket är ordentligt värmesänkt eller kylt, vid behov, för att undvika termiska skador på arbetsredskapen och annan utrustning.

Genom att följa dessa grundläggande förberedelsesteg kan du uppnå högkvalitativa svetsar med verktyget MEISTERFABRIK FS1 FSW.

Stirring Edge Research

"Denna strävan är att förstärka mekaniska attribut via friktionsomrörningsbearbetning i hypereutektiska al-si-gjutgods med hjälp av mikrostrukturella modifieringar och defektreducering. Studien fortsätter med huvudsakligen två tillvägagångssätt, nämligen förändring i verktygsrotation och antalet FSP-pass. Prover utvärderades för att undersöka volymfraktion av porositeter och mikrohårdhetskaraktärer."

Besök Springer Metals & Materials

Vad händer här?

Om du lyckas se förbi kaoset som är vår arbetsbänk (oroa dig inte, det är bara en del av den kreativa processen), kommer du att upptäcka något verkligt magnifik: en Haas Mini Mill som nynnar iväg vid 2100 RPM, med ett FS1 Size 2 Friction Stir Welding Tool monterat i spindeln via en CT40 ER32 verktygshållare. Det är som en perfekt koreograferad kampscen mellan metall och maskin, med axiella och radiella matningshastigheter på cirka 180 millimeter per minut (eller 7 tum per minut, för de som förstår bråkdelar).

Vad handlar det om, frågar du dig? Den sammanfogar 6082 aluminiumplåtar med finess av en vältajmad dyk och tryck, med ytterligare en 6082 stång för stöd. Resultatet? En svets som inte bara är stark – det är den typen av bindning som får dig att känna dig som en galen vetenskapsman, redo att slunga din nästa satellit i omloppsbana.
